Настройка Kerio Winroute Firewall Назначение Kerio Winroute Firewall
Kerio WinRoute Firewall 6.0 - это комплексный инструмент для соединения локальной сети с Интернет и защиты сети от несанкционированного доступа.
Базовые Функции: Network Address Translation (NAT) позволяет соединять локальную сеть с Интернет через один общий IP адрес (статический или динамический). Интегрированный брандмауэр (файрвол) защищает всю локальную сеть, включая рабочую станцию, на которой он установлен, независимо от того, используется ли функция NAT (передача IP) или WinRoute используется как "нейтральный" маршрутизатор между двумя сетями. Всеми установками безопасности в WinRoute можно управлять через так называемые правила политики трафика. Это обеспечивает эффективную защиту сети от внешних атак, при этом обеспечивая легкий доступ ко всем службам, работающим на серверах в пределах защищенной локальной сети (например, Web сервер, почтовый сервер, FTP сервер и др.). Правила Коммуникации в политике трафика могут ограничивать доступ локальных пользователей к определенным службам в Интернет. Вам могут встретиться приложения, которые не поддерживают стандартные связи, которые могут использовать несовместимые протоколы соединений, и т.д. Для решения этой проблемы WinRoute включает так называемые инспекторы протоколов (protocol inspectors), которые определяют необходимый приложению протокол и динамически модифицируют работу брандмауэра, например, обеспечивая временный доступ к определенному порту (при этом будет временно открываться требуемый серверу порт). FTP в активном режиме, Real Audio или PPTP - вот лишь несколько примеров. Фильтр Контента может отслеживать все коммуникации HTTP и FTP и блокировать объекты, не отвечающие установленным критериям. Установки могут быть глобальными или определяться отдельно для каждого пользователя. Скачанные объекты могут также прозрачно проверяться внешними антивирусными приложениями. WinRoute имеет встроенный сервер DHCP, который устанавливает параметры TCP/IP для каждой рабочей станции вашей локальной сети. Модуль DNS Форвардер обеспечивает легкую конфигурацию DNS и ускоряет ответы на запросы DNS. Это простой тип кеширования имени сервера, при котором запросы пересылаются другому серверу DNS. Ответы хранятся в кеш-памяти. Удаленное Администрирование. WinRoute может выполнять антивирусную проверку передаваемых файлов. Для этого доступны встроенный антивирус McAfee или внешние антивирусные программы (например, NOD32, AVG и др.). Проверка на вирусы может применяться к протоколам HTTP, FTP, SMTP и POP3. WinRoute может отправлять пользователям почтовые уведомления, информируя их о различных событиях. Для каждого пользователя можно установить квоты по передаче данных. Эти ограничения можно устанавливать на количество данных в день/месяц. Блокировка P2P сетей. WinRoute позволяет просматривать подробную статистику интерфейса брандмауэра (текущая скорость передачи данных, количество переданной информации за определенный период) и отдельных пользователей (количество переданной информации, используемые службы, категории посещаемых сайтов и др.). WinRoute также решает проблему личного VPN, который можно использовать в режимах сервер-сервер и клиент-сервер. VPN может с обоих сторон использовать NAT (даже множественный). Программа Kerio VPN Client включена в пакет WinRoute и может использоваться для создания клиент-сервер VPN (соединение удаленных клиентов с локальной сетью).
Следует обязательно помнить о том, что на компьютере, где установлен WinRoute, не должно использоваться следующее программное обеспечение, т.к. оно конфликтует с Kerio: Приложения для Общего Соединения с Интернет — например, Microsoft Internet Connection Sharing, Microsoft Прокси-сервер, Microsoft Proxy Client, и т.д. Сетевые брандмауэры, такие как Microsoft ISA Server, CheckPoint Firewall-1, WinProxy (компании Ositis), Sygate Office Network and Sygate Home Network, и т.д. Персональные брандмауэры: Kerio Personal Firewall, Internet Connection Firewall (включенный в Windows XP), Zone Alarm, Sygate Personal Firewall, Norton Personal Firewall, и т.д. Программное обеспечение, разработанное для создания частных виртуальных сетей (VPN): CheckPoint, Cisco Systems, Nortel, и т.д. Примечание: Решение VPN, включенное в операционную систему Windows (основанное на протоколе Microsoft PPTP) поддерживается WinRoute.
Приложения, которые используют те же самые порты что и брандмауэр, нельзя запускать на хосте WinRoute (или конфигурация портов должна быть изменена). Если все службы запущены, WinRoute использует следующие порты: 53/UDP — DNS Форвардер 67/UDP — DHCP Сервер 1900/UDP — SSDP Discovery service 2869/TCP — UPnP Host service 3128/TCP — HTTP Прокси-сервер 44333/TCP+UDP — связь между Администраторский Терминал Kerio и Брандмауэр WinRoute. Эта служба не может быть остановлена.
Следующие службы используют соответствующие порты по умолчанию. Порты для этих служб могут быть изменены. 3128/TCP — HTTP Прокси-сервер 4080/TCP — Администрирование Web Интерфейса 4081/TCP — безопасная (SSL-encrypted) версия Администрирования Web Интерфейса 4090/TCP+UDP — личный VPN сервер Настройка Kerio Winroute Firewall 6.0.11 в сети с доменом
Для более наглядной настройки файрвола составим схему локальной сети, пример которой показан на рисунке 1. |
|
Первое что вам нужно сделать - это конечно же установить Kerio Winroute на компьютер, ЖЕЛАТЕЛЬНО не являющийся DC. Перегрузиться, зарегистрировать файрвол и после этого приступить к конфигурации.
Открываем пункт меню Interfaces: |
|
Поясню назначения интерфейсов: LAN - сетевая карта, смотрящая в локальную сеть INTERNET - сетевая карта, смотрящая в интернет и имеющая реальный IP Настройка правил - пункт меню "Traffic policy"

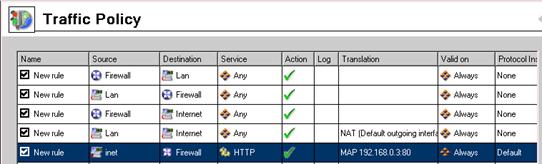

Переходим к самому главному - пункту Traffic policy, где будем настраивать (в моём примере ручками) доступ в интернет для локальной сети: |
|
Поясню смысл полей и правил в целом: поле Source - источник трафика (то есть КТО) поле Destination - получатель траффика (то есть КУДА) поле Service - типа трафика (протоколы) которые вы хотите разрешить или запретить создаваемым правилом поле Action - запрет или разрешение трафика для созданного правила поле Translation - тут включается трансляция адреса (NAT) и также делается Port-mapping поле Valid on - тут можно выбрать в какой интервал времени действует данное правило (интервалы времени можно определить в меню Time Ranges (в данной статье рассматривать не будем) поле Log - для включения записи в лог результата действия данного правила
Пояснения по правилам, показанным на рисунке 3: правило 1 разрешает серверу "ходить" в локалку правило 2 разрешает любой трафик из локалки на сервер правило 3 разрешает любой трафик от самого сервера в интернет правило 4 разрешает любой трафик из локалки в интерфейс, подключенный к интернету, то есть в инет, при этом включена трансляция адресов (NAT) и пользователи имеют прозрачный доступ в интернет по любому протоколу правило 5 разрешает доступ из интернета на сервер по HTTP и производит перенаправление пакетов на WEB-сервер, находящийся во внутренней сети (то есть внутренний веб-сервер становится доступен из сети интернет)
Примечание: правила обрабатываются сверху вниз и действуют по принципу "запрещено ВСЁ кроме разрешенного"
Пункт DNS Forwarder служит для включения перенаправления ДНС запросов (для разрешения имён интернета) на указанные сервера + возможна настройка файла HOSTS |
|

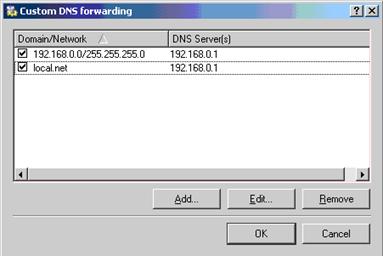

Можно для определенных доменов и IP-диапазонов (обычно если имеются всякие "дружественные" подсети) настраивать жёсткую привязку к определенным ДНС: |
|
Для нормальной работы компьютеров в домене вы должны настроить ваш доменный DNS-сервер для пересылки неразрешенных запросов на адрес машины с КЕРИО: |
|
Эти настройки находятся в свойствах ДНС в Win2k(3), при этом сервер не должен быть корневм, т.е., должна быть удалена зона . (точка). На машине с Керио в свою очередь должен быть включен DNS Forwarding.
HTTP Policy:

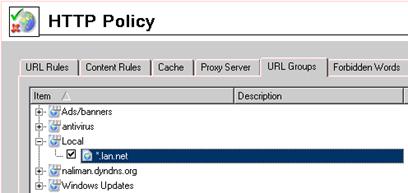

В URL Groups можно создавать группы, в которые вносить сайты, схожие по содержанию (например банерные сети, порноресурсы) и потом использовать эти группы для ограничения к ним доступа локальных пользователей (будет показано чуть ниже): |
|
На рисунке 7 создана группа "локал" и она содержит маску внутрисетевых ресурсов, далее мы к ним разрешим доступ БЕЗ авторизации.
На следующей картинке показаны HTTP - правила, с применением групп адресов: |
|
Авторизации к локальным ресурсам веб (например, если на шлюзе поднят веб-сервер), второе правило разрешает автоматическое обновление антивирусов установленных на шлюзе (где наш Керио) так же без авторизации, третье правило разрешает доступ снаружи к локальному сайту к определенным страницам (не показано), четвертое правило запрещает доступ к остальным страницам (не указаным в группе), последнее правило позволяет прользователю "генка" доступ по HTTP - БЕЗ авторизации.
Контентные правила оставляем по умолчанию: |
|
